压敏电阻放保险丝前面还是后面？

在同时使用保险丝及压敏电阻的时候，压敏电阻放保险丝前面还是后面呢？

我查阅了网上的一些资料，有的说先保险丝，然后再是压敏电阻。

理由如下：压敏电阻工作时，通过烧毁保险丝，把系统的电给断掉。

但是我遇到的电路很多就是把压敏电阻用在保险丝之前

我估计他们这样设计的原因是，压敏只不过是防止雷击之类的，这样，雷击完了，保险丝还是好的，可以正常工作。

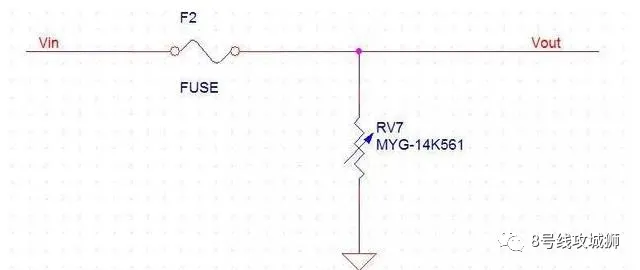

如上图，这是保险丝在压敏电阻之前，当有高电压（比如雷击）从 Vin 进来时，你看看会有什么结果，应该是压敏电阻损坏，保险丝也断掉。分析原因：Vin 有高电压时，压敏电阻 RV7 短路，此时电流经过保险丝直接跟地短路了，定会产生很大的电流。保险丝绝对断掉。所以，保险丝跟压敏电阻是同时坏掉

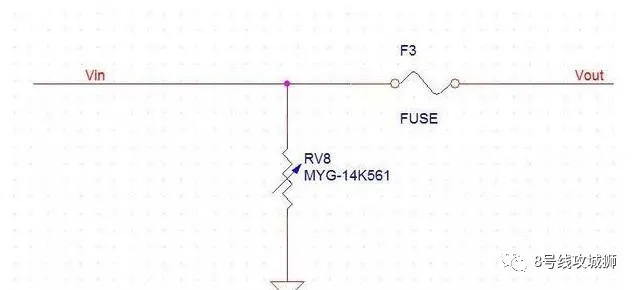

下面看保险丝接压敏电阻后面的情况，如下图

这个就要分两种情况

第一种情况是 Vin 有高电压（比如雷击）进来时，此时压敏电阻 RV8 短路，保险丝 F3 这里没有大电流经过，所以保险丝不会断。后面的电路也不会损坏，此时是压敏电阻损坏，保险丝完好。

第二种情况是 Vin 有电网瞬间波动大电流进来，但电压是没变。此时压敏电阻 RV8 没有损坏，照常工作。但保险丝 F3 因有大电流经过，保险丝立即就熔断了。后面的电路得以保护。此时的情况就是压敏电阻没事，保险丝断了。
